耐漏電起痕試驗是一種電氣安全測試方法，用于評估電氣設備絕緣材料的耐電痕化能力。在耐漏電起痕測試中，通常使用高電壓或高電流對設備進行長時間的試驗，以模擬設備在長期使用過程中所受到的電壓或電流作用。耐漏電起痕試驗通常用于評估絕緣材料的質量和可靠性，以確保設備在長期運行中不會出現(xiàn)電氣故障。這種測試方法可以檢測絕緣材料是否存在破損、熱裂、氧化等現(xiàn)象，從而判斷設備的安全性能是否符合標準要求。

測試標準

耐漏電起痕測試主要依據(jù)以下標準進行：

GB/T 4207-2012、IEC60112:2009 《固體絕緣材料耐電痕化指數(shù)和相比電痕化指數(shù)的測定方法》

測試定義

電痕化指數(shù) (CTI)：五個試樣在經(jīng)歷50滴液滴測試期間未電痕化失效且不發(fā)生持續(xù)燃燒時的最大電壓值，以伏特(V)表示，還包括在100滴液滴測試時關于材料性能的描述。

耐電痕化指數(shù) (PTI)：五個試樣在經(jīng)歷50滴液滴測試期間未電痕化失效且不發(fā)生持續(xù)燃燒所對應的最大電壓值，以伏特(V)表示。

試樣要求

建議使用平面尺寸不小于20mmX20mm的試樣，厚度不小于3mm（可疊加）。

樣品環(huán)境預處理

除非另有規(guī)定，試樣應在(23±2)℃，相對濕度(50±10)%下保持至少24小時。應在試樣從條件處理室中取出的30分鐘內開始測試。

測試過程

在進行耐漏電起痕測試時，需對電極施加正弦波電壓，具體要求如下：

- 電壓范圍：100V~600V

- 頻率范圍：48Hz~62Hz

- 電壓測量裝置最大誤差應不超過1.5%

- 電源功率應不小于0.6kVA

儀器自校：當有效值為(0.50±0.05)A的電流持續(xù)(2.0±0.2)秒時，過電流裝置應動作。

試驗溶液：

- 溶液A：將質量分數(shù)約0.1%的分析純無水氯化銨試劑溶解于去離子水中，制備在(23±1)℃時電阻率為(3.95±0.05) Ω·m的溶液A。

- 溶液B：將質量分數(shù)約0.1%的分析純無水氯化銨和質量分數(shù)(0.500±0.002)%的二丁基萘磺酸鈉溶解于去離子水中，制備在(23±1)℃時電阻率為(1.98±0.05) Ω·m的溶液B。（溶液B一些成分禁用，因此較難生產(chǎn)）

- 溶液C：將質量分數(shù)約0.2%的分析純無水氯化銨和質量分數(shù)(0.50±0.02)%的非離子表面活性劑溶解于去離子水中，制備在(23±1)℃時電阻率為(1.98±0.05) Ω·m的溶液C，溶液C表面張力小于40mN/m。

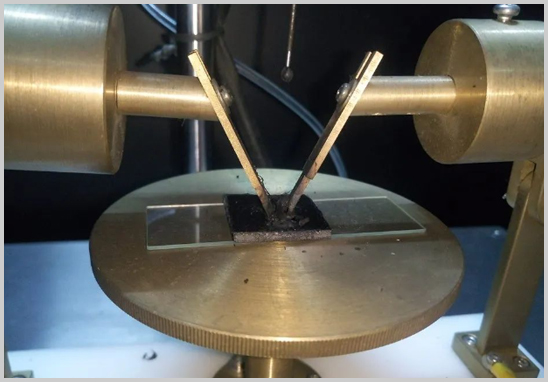

電極：純度至少99%的金屬鉑，兩個電極矩形橫截面應為(5.0±0.1)mmX(2.0±0.1)mm，端部斜面角度應為(30±2)°，斜面的刃應近似為平面，約0.01mm~0.10 mm寬。

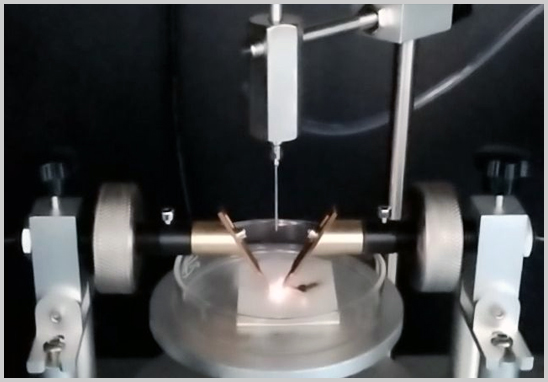

操作流程：保持溫度為(23±2)℃，相對濕度為(50±10)%；試驗溶液在試樣上方35±5mm的高度滴落，以30±5秒的時間間隔滴落電極中心位置；連續(xù)50滴液滴的質量應在0.997g~1.147g，連續(xù)20滴液滴的質量應在0.380g~0.480g；滴在試樣上50滴液滴的時間應為24.5分鐘±2分鐘。

結果判定

在以下情況下停止試驗：

a) 過電流裝置動作

b) 發(fā)生持續(xù)燃燒

c) 第50(100)滴液滴落后經(jīng)過至少25秒，無a)或b)情況發(fā)生

第三方耐漏電起痕試驗檢測機構

江蘇粵科檢測是專業(yè)的第三方耐漏電起痕試驗檢測機構，實驗室具備GB/T 4207-2012、IEC 60112:2009等標準的CNAS檢測資質和檢測能力，可提供電工電子產(chǎn)品耐漏電起痕試驗檢測服務，并出具權威認可的第三方檢測報告。

耐漏電起痕測試是評估電氣設備絕緣材料質量和可靠性的重要方法，通過模擬真實使用環(huán)境下的電壓和電流作用，幫助企業(yè)發(fā)現(xiàn)材料潛在的電氣故障問題，提升產(chǎn)品安全性能。選擇專業(yè)的第三方檢測機構進行耐漏電起痕測試，可以確保測試的科學性和權威性，為產(chǎn)品質量提供有力保障。

• 上一篇 :

  紡織品抗靜電性測試方法及標準

  2024-07-31
• 下一篇 :

  HAST高加速應力測試服務介紹

  2024-08-01

在線留言

如果您對我司的產(chǎn)品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！

姓名：

電話：

公司：

內容：

驗證碼：

刷新
